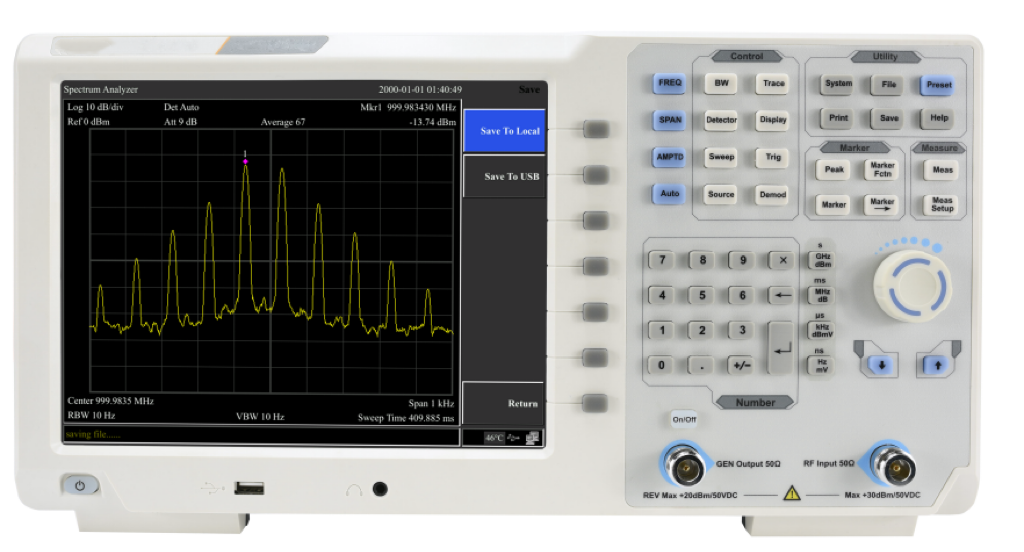

幅度 |
测量范围 |
范围（前置放大器关） | DANL to +10 dBm （100kHz to10MHz） DANL to +20 dBm， （10MHz to1.5GHz） | DANL to +10 dBm （100kHz to10MHz） DANL to +20 dBm， （10MHz to 3.6GHz） | DANL to +10 dBm （100kHz to10MHz） DANL to +20 dBm， （10MHz to 7.5GHz） |
最大输入电平 | 50 VDC |
连续波射频功率 | 衰减器40 dB, +20 dBm(100mV) |
最大损坏电平 | +30 dBm（1 W） |
显示平均噪声电平（DANL）衰减器为0dB,分辨率带宽及视频带宽为100Hz,抽样检波，轨线平均次数 |
前置放大器关 | 9 kHz to 1 MHz -95 dBm (Typical), <-88 dBm |
1 MHz~500 MHz -140dBm（Typical，<-130 dBm |
500 MHz~1.5GHz -138 dBm (Typical),<-128 dBm |
1.5G Hz~3.6GHz -138 dBm (Typical),<-128 dBm |
3.6G Hz~6GHz -134 dBm (Typical),<-124 dBm |
6G Hz~7.5GHz -129 dBm (Typical),<-119 dBm |
前置放大器开 | 100 kHz to 1 MHz -135 dBm (Typical), <-128 dBm |
1 MHz~500 MHz -160dBm（Typical，<-150 dBm |
500 MHz~1.5GHz -158 dBm (Typical),<-148 dBm |
1.5G Hz~3.6GHz -158 dBm (Typical),<-148 dBm |
3.6G Hz~6GHz -154 dBm (Typical),<-144 dBm |
6G Hz~7.5GHz -149 dBm (Typical),<-139 dBm |
显示电平 |
对数刻度 | 0.01 dB 至 1000 dB |
线性刻度 | 0 至参考电平 |
显示点数 | 801 |
迹线个数 | 8条迹线 |
检波方式 | 正峰，负峰，常态，取样，RMS，电压平均，准峰值（EMI 选件） |
迹线功能 | 清除写入，最大保持，最小保持，平均，查看，关闭，迹线运算 |
刻度单位 | dBm, dBμW, dBpW, dBmV, dBμV, W, V |
频率响应(衰减器为10dB,相对于50MHz,20℃至30℃) |
前置放大器关 (fc≥9K) | ±0.7 dB |
前置放大器开 (fc≥50 MHz) | ±1.0 dB |
输入衰减误差 |
设置范围 | 0 dB 至 40 dB，步进为 1 dB |
切换不确定度 | fc= 50 MHz，相对于 10 dB，20℃至 30℃ |
＜0.5 dB |
绝对幅度精度 | fc= 50 MHz，峰值检波器，前置放大器关，衰减器为 10 dB，输入信号电平 =-10 dBm，20℃至 30℃ ＜0.4 dB |
分辨率带宽切换 |
不确定度 | 相对于 10 kHz 的 RBW |
＜0.1 dB |
参考电平 |
范围 | -80dBm 至 +30 dBm，步进为 1 dB |
分辨率 | 0.01 dB (对数刻度) |
4 digits (线性刻度) |
电平测量不确定度（95%置信度，S/N＞20dB,RBW=VBW=1kHz，前置放大器关, 衰减器为10dB） |
电平测量不确定度 | ＜0.7 dB |
射频输入VSWR(衰减器设置≥10dB) |
VSWR | ＜1.8 (标称值) |
失真 |
|
二次谐波截断点（SHI） | fc ≥ 50 MHz，输入信号电平为 -20 dBm，衰减器为 10 dB |
＞ +45 dBm |
三阶交调截断点（TOI） | fc ≥ 50 MHz，两个幅度为 -20 dBm，频率间隔为 200 kHz 的双音信号输入混频器，衰减器为 0 dB |
＞ +14 dBm（典型值） |
输入混频器的 1dB 压缩点（P1dB） | fc ≥ 50 MHz，衰减器为 0 dB |
＞ -2dBm（标称值） |
剩余响应 | 输入端口接 50 Ω 负载，衰减器为 0 dB，20℃至 30℃ |
<-90 dBm，典型值 |
中频馈通 | ＜ -60 dBm |
系统相关边带 | 本振相关，A/D 转换相关，第一本振的谐波及分谐波相关 |
＜ -60 dBc |
输入相关杂散 | 混频器电平为 -30 dBm |
＜ -80 dBm |
扫描 |
扫描时间 | 扫宽≥ 100 Hz： 10 ms 至 3000 s 零扫宽： 33.33 μs 至 3000 s |
扫描时间不确定性 | 扫宽≥ 100 Hz ：5%（标称值） 零扫宽（扫描时间设置值 >1 ms）： 5%（标称值） |
扫描模式 | 连续，单次 |
触发 |
触发源 | 自由，视频，外部 |
外部触发电平 | 5 V TTL 电平 |
跟踪源 (选件) |
频率范围 | 100 kHz~1.5 GHz | 100 kHz to 3.6 GHz | 100 kHz to 7.5 GHz |
输出电平范围 | -40 dBm 至 0 dBm |
输出电平分辨率 | 1 dB |
输出平坦度 | 相对于 50 MHz, ±3 dB(标称值) |
跟踪源杂散 | 谐波杂散：-20 dBc（典型值）（跟踪源输出功率为 -10 dBm时）； 非谐波杂散：-20 dBc（典型值）（跟踪源输出功率为 -10 dBm时） |
跟踪源至输入端隔离 | -60 dBm（跟踪源输出功率为 0 dBm时） |
输入/输出 |
前面板连接器 |
射频输入 | 阻抗 | 50 Ω，标称值 |
连接器 | N 型阴头 |
跟踪源输出 | 阻抗 | 50 Ω，标称值 |
连接器 | N 型阴头 |
内部/外部参考 |
内部参考 | 频率 | 10 MHz |
输出电平 | +3 dBm 至 +10 dBm，+8 dBm（典型值） |
阻抗 | 50 Ω（标称值） |
连接器 | BNC 阴头 |
外部触发输入 |
|
外部触发输入 | 阻抗 | 1 kΩ（标称值） |
连接器 | BNC 阴头 |
音频接口 | 阻抗 | 30 Ω（标称值） |
连接器 | 3.5 mm |
通讯接口 | USB Host, USB Device，LAN, HDMI |
一般技术规格 |
显示 | 10.4 英寸 液晶屏支持多点触控 |
重量 (主机) | 大约 5 公斤 |
尺寸 (W × H × D) | 375 × 185 × 120 (mm) |
工作温度范围 | 0~40 ℃ |
存储温度范围 | -20 °C to +60 °C |
电源 | 100V~240V 50/60Hz |
