1.产品介绍

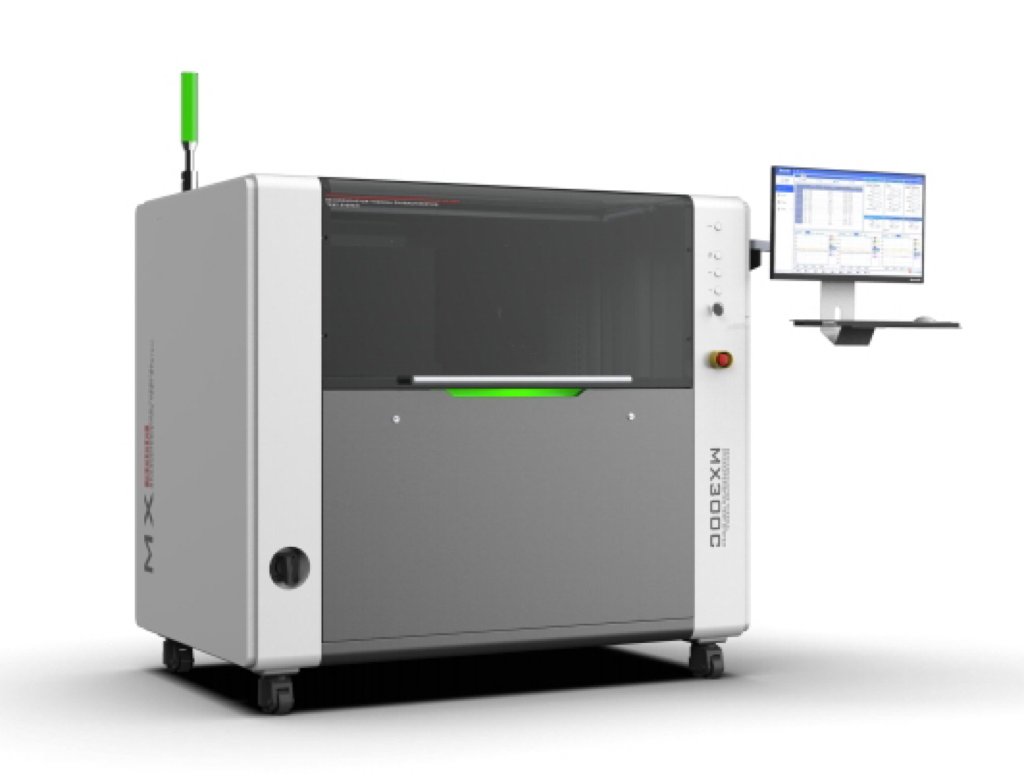

MX300C 系列功率器件热特性测试系统是一款自动热特性测试设备，由数采单元、温控单元、电源单元以及控 制单元等组成。用于主要用于 IGBT 等电力电子器件的功率循环测试和热特性测试，以模拟和测量电力电子器件寿命 期内的表现。包括功率循环测试和热阻测试。

2.产品特点

测试精度高，加热电流去除速度块。

“实时”结构功能诊断: 可以快速获得故障进度、循环次数、故障原因等结果，自动停止测试。

完善的保护机制，具备掉电、过温，烟雾和冷却剂泄漏检测等多重保护。

兼容 Si/SiC/GaN 材料的 IGBT、MOSFET、DIODE 等功率器件测试。

设备辅控系统采用 UPS 供电，断电状态仍可指示设备安全状态。

设备具备 TO 封装器件试验的能力。

支持分钟级和秒级功率循环，Ton 最低可设置 0.5S。

三个实验通道，最多可支持 12 工位，每工位栅压－30V~+30V 独立控制。

三个实验通道流量独立控制，并预留一个进出水口以支持外接水冷板实验。

选配功能：选配有限元仿真分析软件。基于功率循环测试条件下进行功率器件结构的疲劳老化、寿命分析 以及修正等。

瞬态热阻抗测试能力。

选配功能：选配结构函数分析软件，结构函数曲线显示。
