1.产品介绍

TSRP软件无线电创新平台基于软件定义无线电的先进理念，由高性能的硬件平台、综合设计案例、移动通信协议栈等部分组成，通过综合设计案例、移动通信协议栈等算法、软件在开放的高性能硬件平台上实现多种无线电系统和移动通信系统。

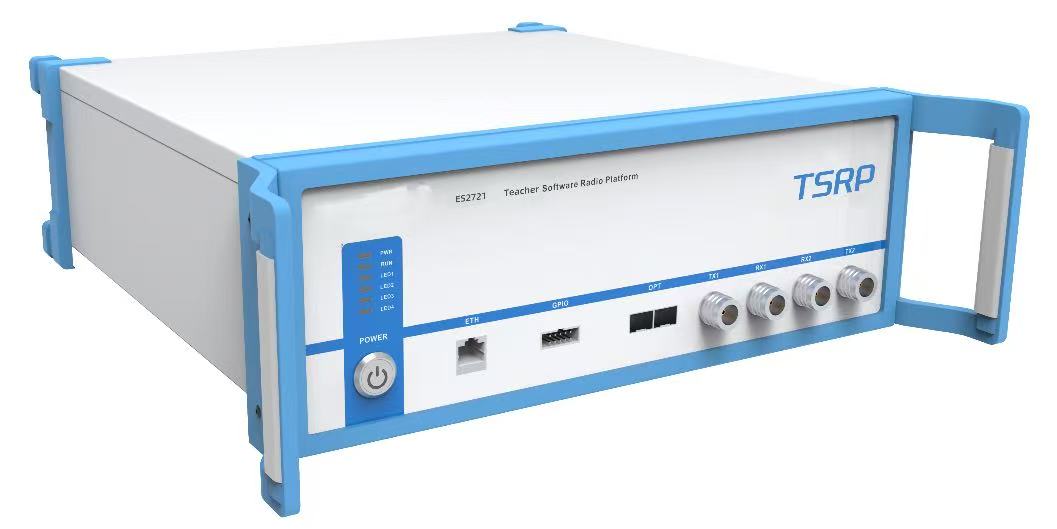

硬件平台具备高性能FPGA（XC7K160T）、ARM等实时处理器，能将射频信号转换成数字信号进行实时处理，射频频率范围300MHz~6GHz，最大信号带宽100MHz，支持频分双工和时分双工两种工作模式，满足5G 空中接口NF1的指标要求；还能将这些信号通过千兆网口送到PC机（另配）进行高速信号分析、算法仿真与功能实现。

综合设计案例提供贴近工程实践的，包括无线通信系统、通信信号处理、移动通信协议等方向的综合设计案例，能实现多个功能完备的移动通信和无线通信系统，以满足通信信号处理、移动通信等方向的课程设计、综合设计、毕业设计等综合应用环节的教学。

移动通信协议栈提供开源的4G/5G等空中接口物理层算法仿真代码，方便进行4G/5G等空中接口物理层相关技术的科研和教学，提供4G/5G等空中接口物理层接口，方便进行4G/5G等空中接口高层协议相关技术的科研和教学。

2.产品特点

2.1性能强大

基带处理部分以Xilinx高端Kintex7系列FPGA为核心，在28nm节点实现出色的高性能和高DSP率，支持100MHz带宽5G信号的实时处理；

射频频率涵盖大部分应用的频段，最大信号带宽100MHz，支持频分双工和时分双工两种工作模式，2×2 MIMO，满足5G 空中接口NF1的指标要求；

千兆网口支持软件无线电平台与PC机高速、稳定的数据传输，便于空口信号的高速信号分析、算法仿真与功能实现。

2.2扩展性强

基于软件定义无线电思想，可通过软件方式扩展平台的功能，这种方式类似于在智能手机上安装APP软件实现不同的功能，这将使仪器受硬件限制只能提供有限功能的局面一去不复返，为用户提供了一个无限扩展的产品平台。

2.3科研资源丰富

提供完整的硬件平台资源、基于本硬件平台的4G/5G/NB-IoT物理层仿真算法包以及算法包的调用接口，因此在本平台上既可以进行4G/5G/NB-IoT空中接口物理层的算法开发也可以通过调用底层的物理层算法包进行移动通信空中接口L2、L3等高层算法的开发和验证。

2.4使用门槛低

通信产品尤其是移动通信产品复杂度较高，技术难度较大，大部分学生使用起来上手比较困难，需要花费较多的时间学习各种配套知识，从而导致了很多通信类教学仪器产品使用效率不高，效果不佳的局面。

TSRP平台为解决这一问题，引入了图形化编程的第三方工具软件MATLAB、LabVIEW等软件，通过这些图形化的设计工具，学生可以在很短时间内了解产品的设计思路和方法，并在硬件上加以实现，大大降低了产品的使用门槛，提高了产品的使用效果。
