1.产品介绍

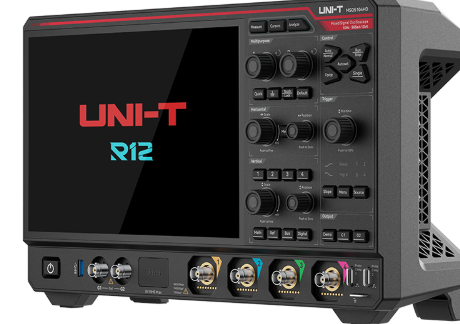

MSO5000HD 系列高分辨率示波器，最大带宽 1 GHz，采样率最高 5GSa/s，具备 4 个模拟通道和 16 个数字通道，最大存储深度可达 500Mpts。采用独有的 Ultra Phosphor 3.0 技术，波形捕获率高达 1,500,000 wfms/s，具有 256 级辉度等级色温显示，创新的数字触发系统，触发灵敏度高，触发抖动小；支持丰富的高级触发、串行总线触发和解码；支持频谱分析、电源分析、直方图、波形录制、增强分辨率（ERES）、硬件加速模板测试、搜索（Search）和导航（Navigate）等高级采集和分析模式；具备丰富的测量和数学运算功能。采用了 10.1 英寸电容式触摸屏，支持多种手势实现对波形的常用操作，结合前面板的多个一键操作按键，极大地优化了操作示波器的效率，提升了用户体验。

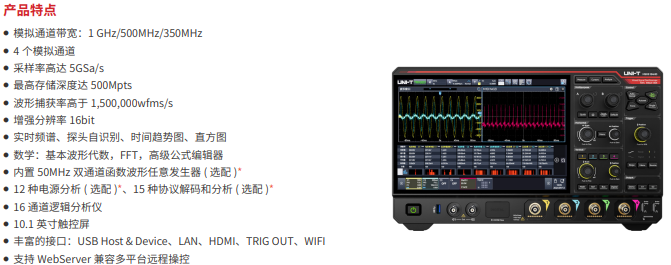

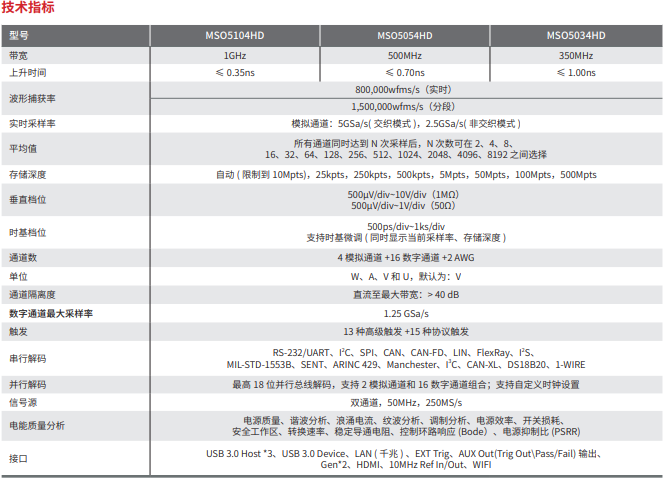

2.产品特点

模拟通道带宽：1 GHz/500 MHz/350 MHz

模拟通道最高实时采样率 5GSa/s，数字通道最高采样率 1.25GSa/s

12-bit 垂直分辨率，达到 4096 点，波形细节清晰可见

4 个模拟通道+16 个数字通道，最大存储深度 500Mpts

波形捕获率最高达 800,000 wfms/s（ 顺序模式：1,500,000 wfms/s）

集 9 种仪器独立于一身：包括数字示波器、逻辑分析仪、函数/任意波形发生器、频谱分析仪、数字电压表、频率计、协议分析仪、波特图分析仪、电源分析仪

内置 50MHz 等性能双通道函数/任意波形发生器，支持实时加载示波器屏幕数据到 Gen 任意波输出， 并内置多种任意波

支持波特图环路测试分析功能，分析系统的稳定

支持总线的时序分析功能：I2C、SPI、CAN

参数测量测量统计增加直方图和折线图显示

多达 400,000 帧的硬件实时波形不间断录制和分析功能，并支持 USB 存储设备导出

最大 4M 点增强 FFT，支持频率设置，瀑布图，检波设置和标记等频谱分析仪功能

支持增强分辨率，最高可到 4 位

多达 54 种参数测量

Multi-Windows 支持多窗口显示

多通道独立 7 位硬件频率计，并支持频率计刷新时间和有效位数可调

DVM 多通道独立真有效值测量，支持 DC、ACRMS 和 DC+ACRMS

丰富的触发类型：边沿，脉宽，视频，斜率，欠幅脉冲，超幅脉冲，延迟，超时，持续时间，建立保 持、第 N 边沿和码型触发

协议触发和解码功能： RS232/UART、I2C、SPI 、CAN、CAN-FD、LIN、FlexRay 、Audio、 MIL-STD-1553B、Manchester、SENT、ARINC429、1-WIRE、CAN-XL、I3C

实用的区域触发功能，可用于捕获偶发信号和观察复杂信号等

Ultra Phosphor 3.0 超级荧光显示效果，高达 256 级的灰度显示

10.1 英寸 1280x800 高清电容触摸，支持各种手势操作：点击，滑动，缩放，编辑，拖动等

丰富的外围接口：USB Host、USB Device、LAN、EXT Trig、AUX Out(Trig Out、Pass/Fail、DVM）输出、信号源输出接口（Gen)、HDMI

支持 SCPI 可编程仪器标准命令

内嵌 WebServer，可通过浏览器对仪器进行访问和控制，支持在 PC/手机两种不同的设备操作方式，轻松实现跨平台访问

支持在线升级
